FHRP

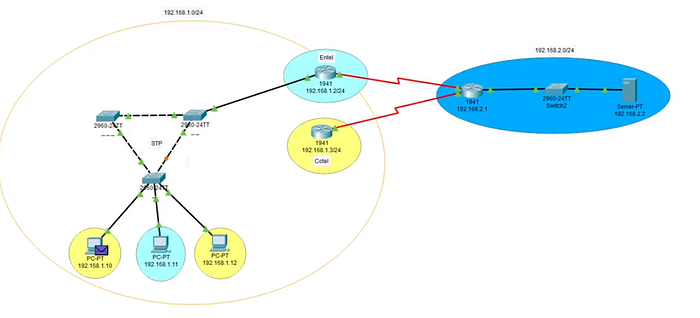

Para este capitulo, es necesario saber como enrutar una red y entender la implementación VLAN’s como tambien el protocolo STP, en la siguiente topología podemos notar, es una red normal que tiene salida a internet gracias a su router de borde, y como tal los Switches ya port default manejan el protocolo STP para evitar la redundancia de paquetes:

Si un host se quiere comunicar con internet, el paquete pasa por el router, si o si el paquete que saldrá a internet pasara por el enlace:

Si se elimina este enlace quedaríamos sin conexión a internet. Dejando de lado la buena implementacion de esta topologia, si este enlace falla no podremos conectarnos a internet, asi que crearemos enlaces redundantes:

Notaremos que hay dos enlaces a Internet, algo mas que hay que notar es que se contrataran dos compañías de Internet para salir a Internet, básicamente lo que haremos serán enlaces redundantes y se le llama protocolos del siguiente salto (FHRP (First Hop Redundancy Protocol)

Conceptos de la FHRP

Su función es dar soporte, en caso de falle la interfaz del Router se pase a otro gateway.

Hay un problema, el cual es el gateway de un host final:

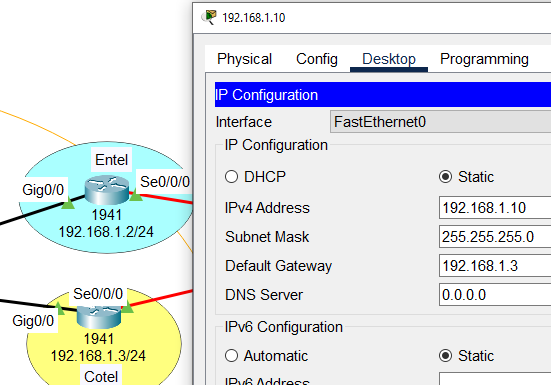

Ahora, tenemos el host: 192.168.1.10, que envia un paquete al servidor 192.168.2.2, pero si gateway es 192.168.1.3(Cotel):

Genera el paquete

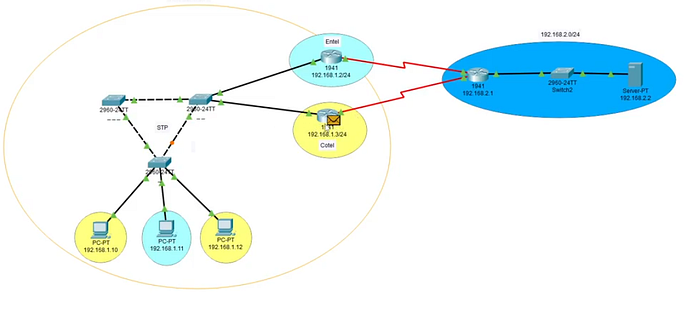

Esta en el Router Cotel

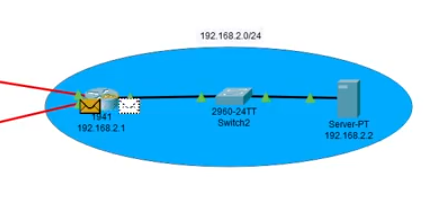

Llega al servidor

Ahora el servidor generara la respuesta:

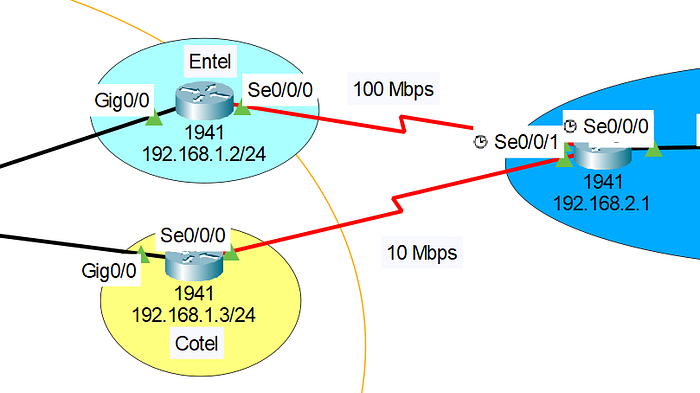

Pero esta respuesta, tiene dos caminos:

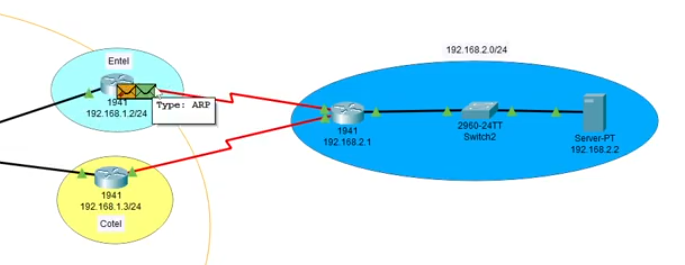

Elegira el mas rapido, el que tiene mayor ancho de banda:

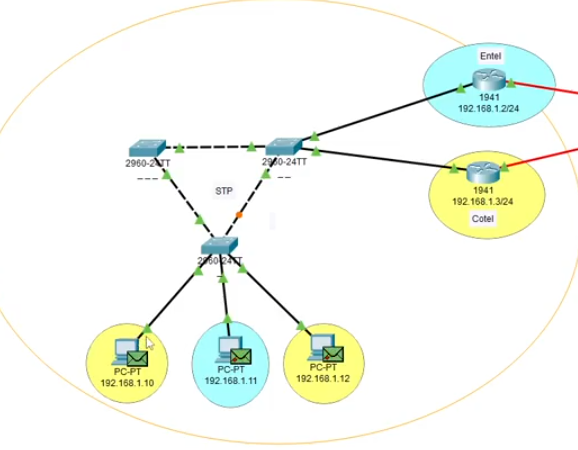

Y al final le llega al host final:

Ahora si eliminamos el enlace de Cotel:

Se descubre que el enlace hacia cotel no esta presente:

La respuesta es Nula…..

Respuesta Fallida

Asi que falta una configuracion de redundancia entre enlaces para una salida a internet. (Es decir configurar un FHRP)

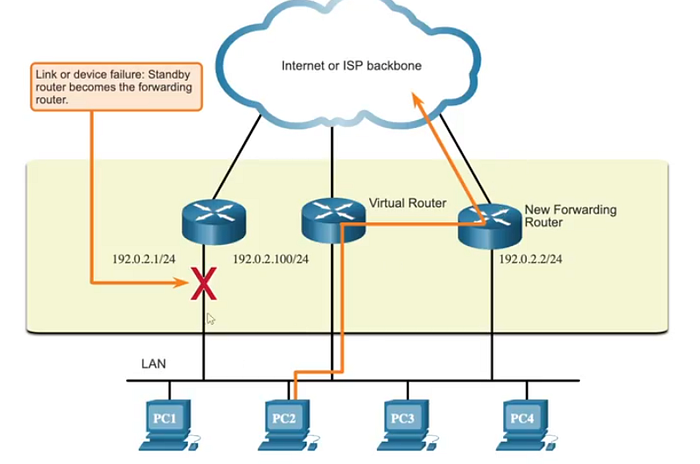

La solucion, es crear un Router virtual:

Los equipos deberan tener como gateway al router virtual, de ese modo saldriamos a internet.

Tendremos un router primario y otro secundario, si el primario es por donde pasa todo el trafico, y si se cae ya no tenemos el primario y se activa el secundario, para lo cual el router secundario cada 5 segundos se enviara saludos al primario para verificar si esta activo.

La FHRP utilizada en un entorno de producción depende en gran medida del equipo y las necesidades de la red. La tabla muestra todas las opciones disponibles para FHRP. (Por defecto el protocolo FHRP ya esta configurado en los routers Cisco)

FHRP es propio es Cisco, pero la version global es la VRRPv2. (El ancho de banda no se distribuye en los routers primario secundario como FHRP).

VRRPv2: IPv4

VRRPv3: IPV6

GLBP: es como HSRP pero distribuye la carga entre los routers, pero solo para IPV6.

Implementación

Primero elegimos al Router primario, debemos considerar lo siguiente para considerar para que un Router sea primario:

• Mayor ancho de banda

Entonces elegimos el de Entel, y el secundario sera Cotel

Entonces le daremos un numero de prioridad:

Mientras mas grande sea este numero, mas conveniente será ese Router(prioridad de 0 a 255). En caso de que ambos tengan la misma prioridad, se le dará prioridad al que tendrá la IP mas grande.

Ahora para la implementacion como tal ejecutaremos:

Router#conf t
Router(config)#interface gig0/0
Router(config-if)#standby version 2 # version 2 hace alusion a GLBP

Ahora debemos considerar que tanto Router primario como secundario se fusionaran en uno solo, un Router virtual, sera el 192.168.1.1 en este caso.

Router#conf t
Router(config)#interface gig0/0
Router(config-if)#standby version 2 # version 2 hace alusion a GLBP
Router(config-if)#standby 1 ip 192.168.1.1

Nota: El 1 es el id.

Ahora asignemos la prioridad mas sobre lo que tenemos y le asignamos la contienda(es decir como al router que le damos el modo contienda es para que se compare con otros para saber quien es quien).

Router#conf t
Router(config)#interface gig0/0
Router(config-if)#standby version 2 # version 2 hace alusion a GLBP
Router(config-if)#standby 1 ip 192.168.1.1 # Si es ipv6 pon la GUA Gateway Address
Router(config-if)#standby 1 preempt

Ahora para el Router secundario:

Router(config)#int gig0/0
Router(config-if)#standby version 2
Router(config-if)#standby 1 ip 192.168.1.1
Router(config-if)#standby 1 priority 100
Router(config-if)#standby 1 preempt

Y listo!

Ahora para visualizar nuestro GLBP:

Router#show standby br
                     P indicates configured to preempt.
                     |
Interface   Grp  Pri P State    Active          Standby         Virtual IP
Gig0/0      1    150 P Active   local           192.168.1.3     192.168.1.1
Router#
